上海津立电器制造有限公司专业从事变压器、稳压器、调压器等低压配套产品的生产、研发和销售,“坚持企业创新,追求技术进步”是公司发展的一贯宗旨,公司拥有雄厚的技术开发力量、先进的工艺检测仪器和生产设备,积
SG SBK系列三相干式隔离变压器 SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压2000V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。 + 产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。+ 特性优点:Ø 高度隔离Ø N-G性能良好Ø 高度共模干扰抑制Ø 将△转换为Y或Y至△Ø 电压抽头容易转换Ø 按用户的特殊性能要求设计+隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器(三角/星形)1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。二、在电源输出端接入隔离变压器(星形/三角)1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。 ■技术参数 产品型号: 带机箱SG 不带机箱:SBK 输入电压:380V 额定电压±10%环境温度-15℃-+40℃ 输出电压:280V 额定电压+5%(空载)海拔高度<1000m输入电流: 输出电流效率≥95%相对湿度<90%波形失真无附加波形失真安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.功能带机箱配置:具有输入电压、输出电压、电流指示 可根据需求配置保护开关保护具有过流保护可长期无人值守工作绝缘电阻≥50M电气强度工频正弦电压2000V历时1分钟无击穿及闪络现象凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定过载能力二倍的额定电流,维持1分钟■规格型号及安装尺寸规 格输入电压输出电压不带外壳产品尺寸(cm)/重量(kg)带外壳尺寸(cm)/重量(kg)SG- SBK5KVA660V380V30×15×25/3545×25×30/56SG-SBK6KVA400V220V30×16×25/4045×25×30/64SG-SBK7KVA380V110V35×15×30/4550×25×35/80SG-SBK8KVA200V36V35×16×30/5550×25×35/80SG-SBK10KVA可根据客户要求订制可根据客户要求订制42×21×42/9060×32×65/130SG-SBK15KVA52×24×52/13570×35×77/185SG-SBK20KVA52×24×52/18070×35×77/220SG-SBK30KVA55×28×65/22080×40×87/260SG-SBK40KVA61×30×65/26590×50×95/320SG-SBK50KVA61×30×65/29590×50×95/360SG-SBK60KVA70×32×66/370100×50×105/440SG-SBK80KVA70×32×67/450100×50×105/530SG-SBK100KVA75×35×68/490100×50×105/570SG-SBK120KVA75×35×68100×50×105/600SG-SBK150KVA85×37×68120×65×115/690SG-SBK180KVA95×45×83120×65×115/930SG-SBK200KVA95×45×83120×65×115/1010SG-SBK250KVA 95×45×83120×65×115/1180SG-SBK300KVA105×45×95120×70×125/1450SG-SBK320KVA105×45×95130×50×135/1490SG-SBK350KVA105×45×95130×50×135/1600SG-SBK400KVA115×55×105140×60×145/1700 ■正常使用条件 1、海拔高度不超过2500M; 2、周围介质温度,**不低于-25度,**不高于+40度; 3、电流电压波形似于正弦波; 4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方; 5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃■备注输入输出电压可根据客户需求定制

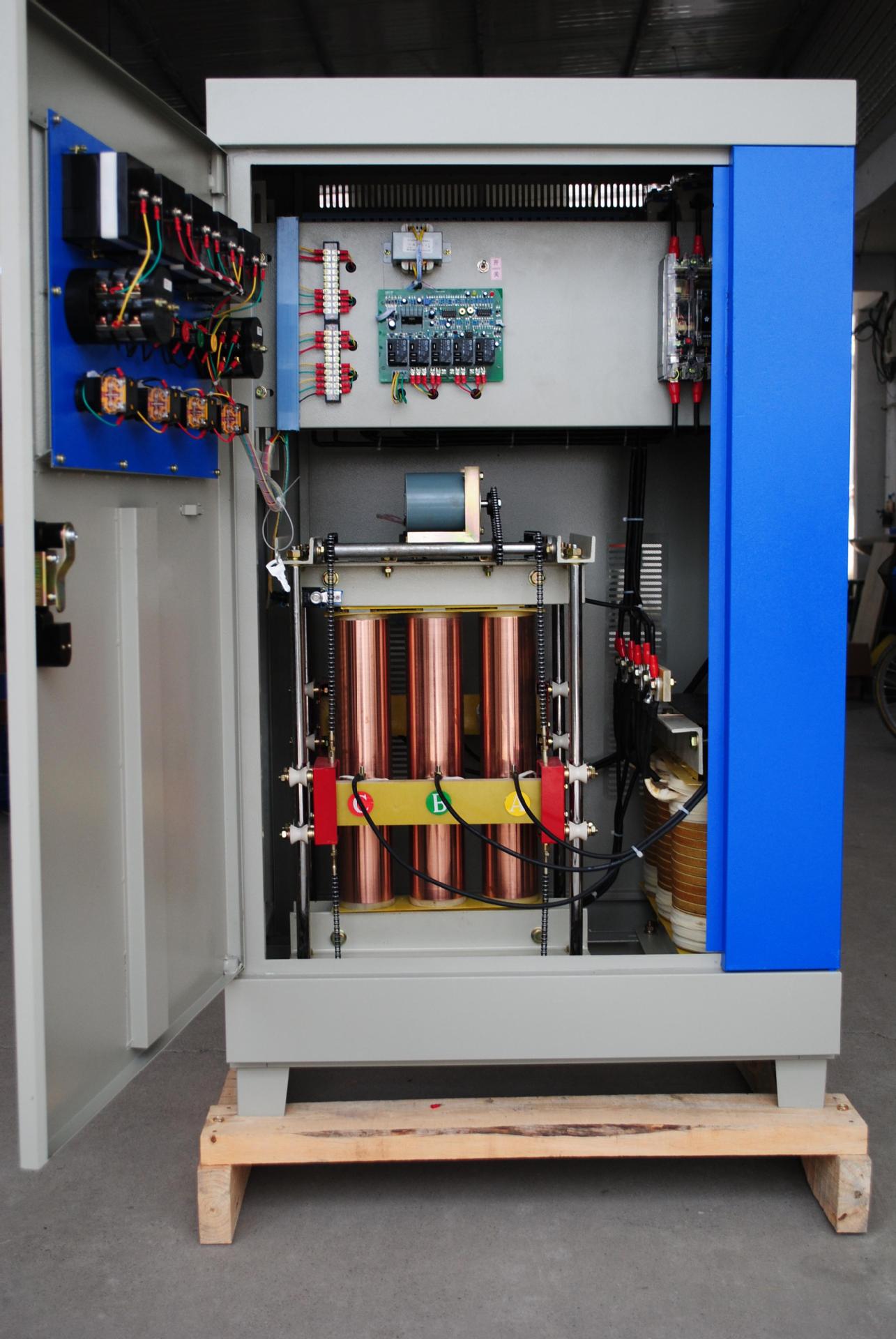

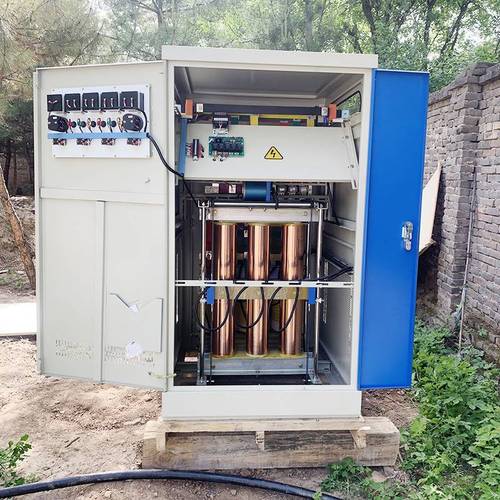

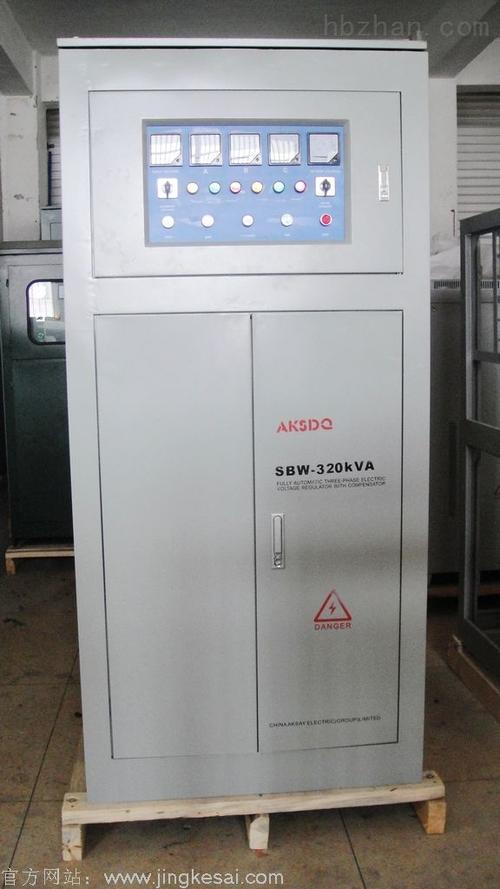

产品型号 SBW-200KVA全自动补偿式稳压器输入电压 304-456v(特殊电压可定做)输出电压 380v(特殊电压可定做)输出功率 额定功率 200KVA输出电流 额定电流 303.8(A) 加工定制 是 类型 滑动式稳压器 频率范围 50/60 Hz工作效率 ≥98﹪(功率等级50KVA以上) 响应速度 ≤1.5S(当外界电压变化10%) 环境温度 -10℃~+ 40℃ 绝缘电阻 ≥5MΩ 过载能力 二倍额定电流,维持一分钟 波形失真 无附加波形失真 保护功能 稳压、恒压、过流、缺相、相序、旁路 规格尺寸 100*70*165 长宽高毛重 315KG稳压器原理图产品介绍: SBW系列大功率全自动补偿稳压器是我司在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力稳压器,设有过压、欠压、缺相 延时、故障保护功能,具有容量大、效率高、稳压范围宽、精度高、保护功能性强、无波形畸变、体积小,重量轻,运行可靠、维护简便等优点。 适用范围: 邮电、商场、电梯、医院、学校、印刷、证劵等需要电压正常的场合及大、中型工矿企业车间,部分供电及重要设备和单机配套。 使用条件: SBW系列稳压器应在室内使用,正常使用条件为: 1,不要使用过高的负载; 2,请使用足够的电线;(输入电线接¢100平方毫米线) 3,请小心连接好稳压器输入电压和仪器设备的输入; 4,仪器设备额定电压与稳压器的输出电压要统一; 5,请选择好输入电压与稳压器稳压范围一致; 6,海拔高度不超过1000m 7,相对适度:≤90% 8,安装场所应无严重影响稳压器绝缘的气体,蒸汽,化学沉积,灰尘,污垢及其他爆炸性和侵侵蚀性介质; 9,安装场所应无严重振动或颠簸 10,凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定用户在购买产品时,请明确以下几点: 1;稳压器基本型号、规格、容量及数量 2;稳压器的初级、次级电压 3,外形尺寸仅供参考,如有要求尺寸,订货时请说明 4,用户如有特殊要求,本公司可以按用户要求设计 相数型号规格(KVA)额定容量(KVA)输出**电流(A)外形尺寸(cm)(长宽高)柜数重量(kg) 单相DBW-10104560×50×135 单柜180DBW-15156860×50×135230DBW-20209160×50×135258DBW-252511460×50×135279DBW-303013660×50×135290DBW-404018280×62×134330DBW-505022780×62×134338DBW-606027380×62×134354DBW-808036490×68×162390DBW-10010045590×68×162410DBW-12012054590×68×162430DBW-150150682100×80×165470DBW-180180818100×80×165491DBW-200200909100×80×165530 三相SBW-20203060×72×125 单柜 230SBW-30304560×72×125240SBW-50507660×72×125287SBW-60609160×72×125301SBW-808012165×82×134379SBW-10010015265×82×134414SBW-12012018265×82×134435SBW-15015022790×77×162577SBW-18018027390×77×162600SBW-20020030390×77×162610SBW-225225341100×80×165705SBW-250250379100×80×165728SBW-300300455110×90×185890SBW-320320485110×90×185915SBW-350350530110×90×185940SBW-400400606110×110×1851020SBW-450450681110×110×1851063 SBW-50050075890×100×185双柜1350SBW-60060090990×100×1851390
SG SBK系列三相干式隔离变压器 SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压2000V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。 + 产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。+ 特性优点:Ø 高度隔离Ø N-G性能良好Ø 高度共模干扰抑制Ø 将△转换为Y或Y至△Ø 电压抽头容易转换Ø 按用户的特殊性能要求设计+隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器(三角/星形)1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。二、在电源输出端接入隔离变压器(星形/三角)1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。 ■技术参数 产品型号: 带机箱SG 不带机箱:SBK 输入电压:380V 额定电压±10%环境温度-15℃-+40℃ 输出电压:280V 额定电压+5%(空载)海拔高度<1000m输入电流: 输出电流效率≥95%相对湿度<90%波形失真无附加波形失真安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.功能带机箱配置:具有输入电压、输出电压、电流指示 可根据需求配置保护开关保护具有过流保护可长期无人值守工作绝缘电阻≥50M电气强度工频正弦电压2000V历时1分钟无击穿及闪络现象凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定过载能力二倍的额定电流,维持1分钟■规格型号及安装尺寸规 格输入电压输出电压不带外壳产品尺寸(cm)/重量(kg)带外壳尺寸(cm)/重量(kg)SG- SBK5KVA660V380V30×15×25/3545×25×30/56SG-SBK6KVA400V220V30×16×25/4045×25×30/64SG-SBK7KVA380V110V35×15×30/4550×25×35/80SG-SBK8KVA200V36V35×16×30/5550×25×35/80SG-SBK10KVA可根据客户要求订制可根据客户要求订制42×21×42/9060×32×65/130SG-SBK15KVA52×24×52/13570×35×77/185SG-SBK20KVA52×24×52/18070×35×77/220SG-SBK30KVA55×28×65/22080×40×87/260SG-SBK40KVA61×30×65/26590×50×95/320SG-SBK50KVA61×30×65/29590×50×95/360SG-SBK60KVA70×32×66/370100×50×105/440SG-SBK80KVA70×32×67/450100×50×105/530SG-SBK100KVA75×35×68/490100×50×105/570SG-SBK120KVA75×35×68100×50×105/600SG-SBK150KVA85×37×68120×65×115/690SG-SBK180KVA95×45×83120×65×115/930SG-SBK200KVA95×45×83120×65×115/1010SG-SBK250KVA 95×45×83120×65×115/1180SG-SBK300KVA105×45×95120×70×125/1450SG-SBK320KVA105×45×95130×50×135/1490SG-SBK350KVA105×45×95130×50×135/1600SG-SBK400KVA115×55×105140×60×145/1700 ■正常使用条件 1、海拔高度不超过2500M; 2、周围介质温度,**不低于-25度,**不高于+40度; 3、电流电压波形似于正弦波; 4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方; 5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃■备注输入输出电压可根据客户需求定制
单、三相全自动补偿式电力稳压器概述SBW、DBW系列单、三相全自动补偿式稳压器,是我公司引进吸收西欧先进技术,同时结合我国国情,为稳定交流电压而设计。当外界的供电网络电压波动或负载变化而造成电压波动时,能自动保持输出电压的稳定。本系列产品与其他型式稳压器相比具有容量大、效率高、无波形畸变、电压调节平稳等优点,适用负载广泛,能承受瞬时超载,可长期连续工作,手动/自动随意切换、设有过压、过流缺相、相序保护及机械故障自动保护,以及体积小、重量轻。使用安装方便、运行可靠等优点。使用场合使用场合可广泛应用于工业、农业、交通、邮电、军事、铁路、科研文化等领域的大型机电设备、生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、空调、广播电视及家用电器、照明等需要稳压的场所。SBW、DBW系列稳压器应在室内使用,正常使用条件为:1,环境温度:-15~40℃2,海拔高度:< 1000m3,相对湿度:<90%4,无严重影响稳压器绝缘的气体、蒸汽、化学沉积、灰尘、污垢及其它5,爆炸和腐蚀性介质。6,安装场所无严重振动或颠簸。 主要技术参数输入电压:单相220V±20%或220V±30%(订货时需说明) 三相(三相四线)380V±20%或380±30%(订货时需说明)输出电压:单相220V,三相(三相四线)线电压380V或相电压220V输出电压精度:(2-5%)可调,出厂设定为3%频率:50-60 Hz效率:≥95%(功率等级50KVA以上)响应时间:≤1.5S(当外界电压变化10%波形失真:无附加波形失真保护功能:具有过压,过流,缺相,相序保护(单相及三相150KVA以下无缺相及相序保护)及机械故障保护市电功能:三相产品市电、稳压方便切换(单相无此功能)过载能力:二倍的额定电流,维持1分钟(针对电梯及CT专用稳压器)启动方式:上电自动启动或人工启动可选择工作方式:可长期、连续无人值守工作绝缘电阻:≥2MΩ电气强度:工频正弦电压2000V历时1分钟无击穿及闪络现象 型号规格相数型号规格(KVA)额定容量(KVA)输出**电流(A)外形尺寸(cm)(长宽高)柜数重量(kg) 单相DBW-10104560×50×135 单柜180DBW-15156860×50×135230DBW-20209160×50×135258DBW-252511460×50×135279DBW-303013660×50×135290DBW-404018280×62×134330DBW-505022780×62×134338DBW-606027380×62×134354DBW-808036490×68×162390DBW-10010045590×68×162410DBW-12012054590×68×162430DBW-150150682100×80×165470DBW-180180818100×80×165491DBW-200200909100×80×165530 三相SBW-20203060×72×125 单柜 230SBW-30304560×72×125240SBW-50507660×72×125287SBW-60609160×72×125301SBW-808012165×82×134379SBW-10010015265×82×134414SBW-12012018265×82×134435SBW-15015022790×77×162577SBW-18018027390×77×162600SBW-20020030390×77×162610SBW-225225341100×80×165705SBW-250250379100×80×165728SBW-300300455110×90×185890SBW-320320485110×90×185915SBW-350350530110×90×185940SBW-400400606110×110×1851020SBW-450450681110×110×1851063 SBW-50050075890×100×185双柜1350SBW-60060090990×100×1851390
SG SBK系列三相干式隔离变压器 SG SBK系列三相干式隔离(降压变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压2000V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。 + 产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。+ 特性优点:Ø 高度隔离Ø N-G性能良好Ø 高度共模干扰抑制Ø 将△转换为Y或Y至△Ø 电压抽头容易转换Ø 按用户的特殊性能要求设计+隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器(三角/星形)1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。二、在电源输出端接入隔离变压器(星形/三角)1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。■技术参数产品型号: 带机箱SG 不带机箱:SBK 输入电压:380V 额定电压±10%环境温度-15℃-+40℃ 输出电压:280V 额定电压+5%(空载)海拔高度<1000m输入电流: 输出电流效率≥95%相对湿度<90%波形失真无附加波形失真安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.功能带机箱配置:具有输入电压、输出电压、电流指示 可根据需求配置保护开关保护具有过流保护可长期无人值守工作绝缘电阻≥50M电气强度工频正弦电压2000V历时1分钟无击穿及闪络现象凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定过载能力二倍的额定电流,维持1分钟■规格型号及安装尺寸规 格输入电压输出电压不带外壳产品尺寸(cm)/重量(kg)带外壳尺寸(cm)/重量(kg)SG- SBK5KVA660V380V30×15×25/3545×25×30/56SG-SBK6KVA400V220V30×16×25/4045×25×30/64SG-SBK7KVA380V110V35×15×30/4550×25×35/80SG-SBK8KVA200V36V35×16×30/5550×25×35/80SG-SBK10KVA可根据客户要求订制可根据客户要求订制42×21×42/9060×32×65/130SG-SBK15KVA52×24×52/13570×35×77/185SG-SBK20KVA52×24×52/18070×35×77/220SG-SBK30KVA55×28×65/22080×40×87/260SG-SBK40KVA61×30×65/26590×50×95/320SG-SBK50KVA61×30×65/29590×50×95/360SG-SBK60KVA70×32×66/370100×50×105/440SG-SBK80KVA70×32×67/450100×50×105/530SG-SBK100KVA75×35×68/490100×50×105/570SG-SBK120KVA75×35×68100×50×105/600SG-SBK150KVA85×37×68120×65×115/690SG-SBK180KVA95×45×83120×65×115/930SG-SBK200KVA95×45×83120×65×115/1010SG-SBK250KVA 95×45×83120×65×115/1180SG-SBK300KVA105×45×95120×70×125/1450SG-SBK320KVA105×45×95130×50×135/1490SG-SBK350KVA105×45×95130×50×135/1600SG-SBK400KVA115×55×105140×60×145/1700 ■正常使用条件 1、海拔高度不超过2500M; 2、周围介质温度,**不低于-25度,**不高于+40度; 3、电流电压波形似于正弦波; 4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方; 5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃■备注输入输出电压可根据客户需求定制
SG SBK三相升压变压器■产品概述我公司多年来采用优质材料和先进的工艺技术专业生产 160VA--600KVA 之间,SG系列三相干式变压器,产品参照国外同类产品**研制开发进口设备用变压器,产品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 国际、国家标准。SG 系列三相干式变压器广泛适用于交流 50/60HZ ,输入、输出电压不超过2000V 的各种供电场合。产品的各种输入、输出,电压高低,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均根据用户的要求进行精心的设计与制造。■产品特点该系列隔离变压器具有防火、防潮、安全可靠、节约电能及维护方便等优点■使用范围该系列三相干式变压器广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所。■技术参数产品型号:带机箱型号SG 不带机箱SBK输入电压额定电压±10%环境温度-15℃-+40℃输出电压额定电压+5%(空载)海拔高度<1000m效率≥95%相对湿度<90%波形失真无附加波形失真安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.功能具有输入电压、输出电压、电流指示保护具有过流保护可长期无人值守工作绝缘电阻≥50M电气强度工频正弦电压2000V历时1分钟无击穿及闪络现象凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定过载能力二倍的额定电流,维持1分钟■规格型号及安装尺寸规 格输入电压输出电压不带外壳产品尺寸(cm)/重量(kg)带外壳尺寸(cm)/重量(kg)SG-5 KVA1140V1140V30×15×25/3545×25×36/56660V660V400V380V415V220V380V110V200V36V可根据客户要求订制可根据客户要求订制SG-6KVA30×16×25/4045×25×36/64SG-7KVA36×15×30/4548×38×55/75SG-8KVA36×16×35/5548×38×45/80SG-10KVA36×21×35/7548×42×45/115SG-15KVA42×24×38/11556×38×52/155SG-20KVA48×24×42/13056×38×52/170SG-30KVA48×30×42/15563×48×56/210SG-40KVA48×38×42/18063×50×56/235SG-50KVA54×30×48/24090×50×95/360SG-60KVA54×32×55/270100×50×105/440SG-80KVA68×32×67/280100×50×105/530SG-100KVA75×35×68/345100×50×105/570SG-120KVA75×35×68100×50×105/600SG-150KVA85×37×68120×65×115/690SG-180KVA95×45×83120×65×115/930SG-200KVA95×45×83120×65×115/1010SG-250KVA 95×45×83120×65×115/1180SG-300KVA105×45×95120×70×125/1450SG-320KVA105×45×95130×50×135/1490SG-350KVA105×45×95130×50×135/1600SG-400KVA115×55×105140×60×145/1700 ■正常使用条件1、海拔高度不超过2500M; 2、周围介质温度,**不低于-25度,**不高于+40度; 3、电流电压波形似于正弦波; 4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方; 5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃■备注:输入输出电压可根据客户需求定制
SG SBK系列三相干式隔离变压器 SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压2000V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。 + 产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。+ 特性优点:Ø 高度隔离Ø N-G性能良好Ø 高度共模干扰抑制Ø 将△转换为Y或Y至△Ø 电压抽头容易转换Ø 按用户的特殊性能要求设计+隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器(三角/星形)1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。二、在电源输出端接入隔离变压器(星形/三角)1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。■技术参数产品型号: 带机箱SG 不带机箱:SBK 输入电压:380V 额定电压±10%环境温度-15℃-+40℃ 输出电压:280V 额定电压+5%(空载)海拔高度<1000m输入电流: 输出电流效率≥95%相对湿度<90%波形失真无附加波形失真安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.功能带机箱配置:具有输入电压、输出电压、电流指示 可根据需求配置保护开关保护具有过流保护可长期无人值守工作绝缘电阻≥50M电气强度工频正弦电压2000V历时1分钟无击穿及闪络现象凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定过载能力二倍的额定电流,维持1分钟■规格型号及安装尺寸规 格输入电压输出电压不带外壳产品尺寸(cm)/重量(kg)带外壳尺寸(cm)/重量(kg)SG- SBK5KVA660V380V30×15×25/3545×25×30/56SG-SBK6KVA400V220V30×16×25/4045×25×30/64SG-SBK7KVA380V110V35×15×30/4550×25×35/80SG-SBK8KVA200V36V35×16×30/5550×25×35/80SG-SBK10KVA可根据客户要求订制可根据客户要求订制42×21×42/9060×32×65/130SG-SBK15KVA52×24×52/13570×35×77/185SG-SBK20KVA52×24×52/18070×35×77/220SG-SBK30KVA55×28×65/22080×40×87/260SG-SBK40KVA61×30×65/26590×50×95/320SG-SBK50KVA61×30×65/29590×50×95/360SG-SBK60KVA70×32×66/370100×50×105/440SG-SBK80KVA70×32×67/450100×50×105/530SG-SBK100KVA75×35×68/490100×50×105/570SG-SBK120KVA75×35×68100×50×105/600SG-SBK150KVA85×37×68120×65×115/690SG-SBK180KVA95×45×83120×65×115/930SG-SBK200KVA95×45×83120×65×115/1010SG-SBK250KVA 95×45×83120×65×115/1180SG-SBK300KVA105×45×95120×70×125/1450SG-SBK320KVA105×45×95130×50×135/1490SG-SBK350KVA105×45×95130×50×135/1600SG-SBK400KVA115×55×105140×60×145/1700 ■正常使用条件 1、海拔高度不超过2500M; 2、周围介质温度,**不低于-25度,**不高于+40度; 3、电流电压波形似于正弦波; 4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方; 5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃■备注输入输出电压可根据客户需求定制
SG SBK系列三相干式隔离变压器 SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压2000V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。 + 产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。+ 特性优点:Ø 高度隔离Ø N-G性能良好Ø 高度共模干扰抑制Ø 将△转换为Y或Y至△Ø 电压抽头容易转换Ø 按用户的特殊性能要求设计+隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器(三角/星形)1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。二、在电源输出端接入隔离变压器(星形/三角)1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。 ■技术参数 产品型号: 带机箱SG 不带机箱:SBK 输入电压:380V 额定电压±10%环境温度-15℃-+40℃ 输出电压:280V 额定电压+5%(空载)海拔高度<1000m输入电流: 输出电流效率≥95%相对湿度<90%波形失真无附加波形失真安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.功能带机箱配置:具有输入电压、输出电压、电流指示 可根据需求配置保护开关保护具有过流保护可长期无人值守工作绝缘电阻≥50M电气强度工频正弦电压2000V历时1分钟无击穿及闪络现象凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定过载能力二倍的额定电流,维持1分钟■规格型号及安装尺寸规 格输入电压输出电压不带外壳产品尺寸(cm)/重量(kg)带外壳尺寸(cm)/重量(kg)SG- SBK5KVA660V380V30×15×25/3545×25×30/56SG-SBK6KVA400V220V30×16×25/4045×25×30/64SG-SBK7KVA380V110V35×15×30/4550×25×35/80SG-SBK8KVA200V36V35×16×30/5550×25×35/80SG-SBK10KVA可根据客户要求订制可根据客户要求订制42×21×42/9060×32×65/130SG-SBK15KVA52×24×52/13570×35×77/185SG-SBK20KVA52×24×52/18070×35×77/220SG-SBK30KVA55×28×65/22080×40×87/260SG-SBK40KVA61×30×65/26590×50×95/320SG-SBK50KVA61×30×65/29590×50×95/360SG-SBK60KVA70×32×66/370100×50×105/440SG-SBK80KVA70×32×67/450100×50×105/530SG-SBK100KVA75×35×68/490100×50×105/570SG-SBK120KVA75×35×68100×50×105/600SG-SBK150KVA85×37×68120×65×115/690SG-SBK180KVA95×45×83120×65×115/930SG-SBK200KVA95×45×83120×65×115/1010SG-SBK250KVA 95×45×83120×65×115/1180SG-SBK300KVA105×45×95120×70×125/1450SG-SBK320KVA105×45×95130×50×135/1490SG-SBK350KVA105×45×95130×50×135/1600SG-SBK400KVA115×55×105140×60×145/1700 ■正常使用条件 1、海拔高度不超过2500M; 2、周围介质温度,**不低于-25度,**不高于+40度; 3、电流电压波形似于正弦波; 4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方; 5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃■备注输入输出电压可根据客户需求定制
SG SBK系列三相干式隔离变压器 SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压2000V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。 + 产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。+ 特性优点:Ø 高度隔离Ø N-G性能良好Ø 高度共模干扰抑制Ø 将△转换为Y或Y至△Ø 电压抽头容易转换Ø 按用户的特殊性能要求设计+隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器(三角/星形)1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。二、在电源输出端接入隔离变压器(星形/三角)1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。 ■技术参数 产品型号: 带机箱SG 不带机箱:SBK 输入电压:380V 额定电压±10%环境温度-15℃-+40℃ 输出电压:280V 额定电压+5%(空载)海拔高度<1000m输入电流: 输出电流效率≥95%相对湿度<90%波形失真无附加波形失真安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.功能带机箱配置:具有输入电压、输出电压、电流指示 可根据需求配置保护开关保护具有过流保护可长期无人值守工作绝缘电阻≥50M电气强度工频正弦电压2000V历时1分钟无击穿及闪络现象凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定过载能力二倍的额定电流,维持1分钟■规格型号及安装尺寸规 格输入电压输出电压不带外壳产品尺寸(cm)/重量(kg)带外壳尺寸(cm)/重量(kg)SG- SBK5KVA660V380V30×15×25/3545×25×30/56SG-SBK6KVA400V220V30×16×25/4045×25×30/64SG-SBK7KVA380V110V35×15×30/4550×25×35/80SG-SBK8KVA200V36V35×16×30/5550×25×35/80SG-SBK10KVA可根据客户要求订制可根据客户要求订制42×21×42/9060×32×65/130SG-SBK15KVA52×24×52/13570×35×77/185SG-SBK20KVA52×24×52/18070×35×77/220SG-SBK30KVA55×28×65/22080×40×87/260SG-SBK40KVA61×30×65/26590×50×95/320SG-SBK50KVA61×30×65/29590×50×95/360SG-SBK60KVA70×32×66/370100×50×105/440SG-SBK80KVA70×32×67/450100×50×105/530SG-SBK100KVA75×35×68/490100×50×105/570SG-SBK120KVA75×35×68100×50×105/600SG-SBK150KVA85×37×68120×65×115/690SG-SBK180KVA95×45×83120×65×115/930SG-SBK200KVA95×45×83120×65×115/1010SG-SBK250KVA 95×45×83120×65×115/1180SG-SBK300KVA105×45×95120×70×125/1450SG-SBK320KVA105×45×95130×50×135/1490SG-SBK350KVA105×45×95130×50×135/1600SG-SBK400KVA115×55×105140×60×145/1700 ■正常使用条件 1、海拔高度不超过2500M; 2、周围介质温度,**不低于-25度,**不高于+40度; 3、电流电压波形似于正弦波; 4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方; 5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃■备注输入输出电压可根据客户需求定制
SG SBK系列三相干式隔离变压器 SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压2000V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。 + 产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。+ 特性优点:Ø 高度隔离Ø N-G性能良好Ø 高度共模干扰抑制Ø 将△转换为Y或Y至△Ø 电压抽头容易转换Ø 按用户的特殊性能要求设计+隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器(三角/星形)1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。二、在电源输出端接入隔离变压器(星形/三角)1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。■技术参数 产品型号: 带机箱SG 不带机箱:SBK 输入电压:380V 额定电压±10%环境温度-15℃-+40℃ 输出电压:280V 额定电压+5%(空载)海拔高度<1000m输入电流: 输出电流效率≥95%相对湿度<90%波形失真无附加波形失真安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.功能带机箱配置:具有输入电压、输出电压、电流指示 可根据需求配置保护开关保护具有过流保护可长期无人值守工作绝缘电阻≥50M电气强度工频正弦电压2000V历时1分钟无击穿及闪络现象凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定过载能力二倍的额定电流,维持1分钟■规格型号及安装尺寸规 格输入电压输出电压不带外壳产品尺寸(cm)/重量(kg)带外壳尺寸(cm)/重量(kg)SG- SBK5KVA660V380V30×15×25/3545×25×30/56SG-SBK6KVA400V220V30×16×25/4045×25×30/64SG-SBK7KVA380V110V35×15×30/4550×25×35/80SG-SBK8KVA200V36V35×16×30/5550×25×35/80SG-SBK10KVA可根据客户要求订制可根据客户要求订制42×21×42/9060×32×65/130SG-SBK15KVA52×24×52/13570×35×77/185SG-SBK20KVA52×24×52/18070×35×77/220SG-SBK30KVA55×28×65/22080×40×87/260SG-SBK40KVA61×30×65/26590×50×95/320SG-SBK50KVA61×30×65/29590×50×95/360SG-SBK60KVA70×32×66/370100×50×105/440SG-SBK80KVA70×32×67/450100×50×105/530SG-SBK100KVA75×35×68/490100×50×105/570SG-SBK120KVA75×35×68100×50×105/600SG-SBK150KVA85×37×68120×65×115/690SG-SBK180KVA95×45×83120×65×115/930SG-SBK200KVA95×45×83120×65×115/1010SG-SBK250KVA 95×45×83120×65×115/1180SG-SBK300KVA105×45×95120×70×125/1450SG-SBK320KVA105×45×95130×50×135/1490SG-SBK350KVA105×45×95130×50×135/1600SG-SBK400KVA115×55×105140×60×145/1700 ■正常使用条件 1、海拔高度不超过2500M; 2、周围介质温度,**不低于-25度,**不高于+40度; 3、电流电压波形似于正弦波; 4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方; 5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃■备注输入输出电压可根据客户需求定制
■产品概述 JMB、DG、系列照明变压器适用于交流50HZ,电压500V及以下的电路中,作为机床及其它设备的局部照明灯电源。■产品特点 JMB、DG、系列变压器是由BK系列变压器和防护外壳构成,外壳两侧有供输入电源和负载接线用的接线柱,并有供接地用的接地螺钉;照明变压器是由BK-50、BK-100控制变压器、主令开关及保护外壳组成,在主令开关上装有熔断器,用以保护照明回路,电源从装有主令开关一端的防尘薄膜处引入,通过主令开关接通和分断照明灯。产品概述产品参数输入电压:220v额定电压±10%环境温度-15℃-+40℃输出电压:220v12v 24v等额定电压+5%(空载)海拔高度<1000m效率≥95%相对湿度<90%波形失真无附加波形失真安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.功能具有输入电压、输出电压、电流指示保护具有过流保护可长期无人值守工作绝缘电阻≥50M电气强度工频正弦电压2000V历时1分钟无击穿及闪络现象凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定■规格型号■规格型号型号初次电压次级电压外型尺寸 (mm)BDEJMB、DG25VA220V/380V 或根据客户需求订做12V/24V/36V/110V/145160120JMB、DG50VA127V/220V/380V145165120JMB、DG100VA或根据客户需求订做145165120JMB、DG150VA165155130JMB.DG200VA165155130JMB.DG250VA175200150JMB、DG300VA175200150JMB、DG400VA205230170JMB、DG500VA205230170JMB、DG700VA218290185JMB、DG1000VA218290185JMB、DG1500VA260290235JMB、DG2000VA260290235JMB、DG2500VA280350230
SG SBK系列三相干式隔离变压器 SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压2000V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。 + 产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。+ 特性优点:Ø 高度隔离Ø N-G性能良好Ø 高度共模干扰抑制Ø 将△转换为Y或Y至△Ø 电压抽头容易转换Ø 按用户的特殊性能要求设计+隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器(三角/星形)1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。二、在电源输出端接入隔离变压器(星形/三角)1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。 ■技术参数 产品型号: 带机箱SG 不带机箱:SBK 输入电压:380V 额定电压±10%环境温度-15℃-+40℃ 输出电压:280V 额定电压+5%(空载)海拔高度<1000m输入电流: 输出电流效率≥95%相对湿度<90%波形失真无附加波形失真安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.功能带机箱配置:具有输入电压、输出电压、电流指示 可根据需求配置保护开关保护具有过流保护可长期无人值守工作绝缘电阻≥50M电气强度工频正弦电压2000V历时1分钟无击穿及闪络现象凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定过载能力二倍的额定电流,维持1分钟■规格型号及安装尺寸规 格输入电压输出电压不带外壳产品尺寸(cm)/重量(kg)带外壳尺寸(cm)/重量(kg)SG- SBK5KVA660V380V30×15×25/3545×25×30/56SG-SBK6KVA400V220V30×16×25/4045×25×30/64SG-SBK7KVA380V110V35×15×30/4550×25×35/80SG-SBK8KVA200V36V35×16×30/5550×25×35/80SG-SBK10KVA可根据客户要求订制可根据客户要求订制42×21×42/9060×32×65/130SG-SBK15KVA52×24×52/13570×35×77/185SG-SBK20KVA52×24×52/18070×35×77/220SG-SBK30KVA55×28×65/22080×40×87/260SG-SBK40KVA61×30×65/26590×50×95/320SG-SBK50KVA61×30×65/29590×50×95/360SG-SBK60KVA70×32×66/370100×50×105/440SG-SBK80KVA70×32×67/450100×50×105/530SG-SBK100KVA75×35×68/490100×50×105/570SG-SBK120KVA75×35×68100×50×105/600SG-SBK150KVA85×37×68120×65×115/690SG-SBK180KVA95×45×83120×65×115/930SG-SBK200KVA95×45×83120×65×115/1010SG-SBK250KVA 95×45×83120×65×115/1180SG-SBK300KVA105×45×95120×70×125/1450SG-SBK320KVA105×45×95130×50×135/1490SG-SBK350KVA105×45×95130×50×135/1600SG-SBK400KVA115×55×105140×60×145/1700 ■正常使用条件 1、海拔高度不超过2500M; 2、周围介质温度,**不低于-25度,**不高于+40度; 3、电流电压波形似于正弦波; 4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方; 5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃■备注输入输出电压可根据客户需求定制
